In-line optické spojky pro sítě FTTX – CommScope SCIL

SCIL-B

Optické sítě typu Fiber-To-The-Home (FTTH) a FTTx nabízejí vysoké přenosové rychlosti s nízkými latencemi, což je nezbytné při poskytování telekomunikačních služeb pro domácnosti, firmy i mobilní operátory. Budování takovýchto sítí vyžaduje, aby vlákna byla propojována ve velice rozdílných částech sítě. Tam, kde je potřeba vlákna agregovat, rozvětvit nebo je připojovat ke vnějším zařízením, jsou spojky optických vláken používány k ukládání a ochraně spojů a ke správě optických kabelů. Nasazování správných optických spojek na správných místech je pro robustnost optické sítě životně důležité, neboť nároky na funkčnost spojky přímo souvisejí s jejím umístěním v síti.

Maximální pokrytí a kapacita vláken optické infrastruktury jsou klíčem ke schopnosti poskytovat zákazníkům telekomunikační služby rychle a efektivně. In-line optické spojky bývají nasazovány v klíčových bodech propojovacích bodech v distribuční a přístupové FTTX síti. Vzhledem k tomu, že tyto spojky mají zpravidla zprostředkovat napojení celé sítě na přívodní optický kabel, je požadováno jejich umístění ve výkopech pod zemí, na stěnách budov nebo zavěšením mezi sloupy. Kromě vynikající ochrany svarů se očekává, aby se tyto spojky rovněž snadno instalovaly, udržovaly a umožnily provozovateli rychlý přístup k optickým svarům s využitím široké škály kabelů. Právě tyto výhody v sobě kumulují CommScope SCIL spojky (Splice Closure In-Line), a jsou tak vynikající v případě potřeby umístění na fasády budov, realizaci odboček, rozšiřování sítě a následném provádění oprav.

Spojky SCIL disponují těmito klíčovými vlastnostmi a výhodami:

1. Robustní ochrana před povětrnostními vlivy

  • Vynikající gelová těsnící technologie, která zvládne širokou škálu kabelových rozměrů tak, aby se zabránilo vniknutí vody a kontaminantů do spojky.
  • Stupeň krytí IP68
  • Možnost přidání ventilku a připojení uzemnění.

2. Zabezpečení vstupu a utěsnění kabelu

  • Gelové těsnění a multiportové kabelové ucpávky se přizpůsobí většině velikostí kabelů a jejich nerovnostem.
  • Kabelový konec a retenční systém se hodí pro všechny typy kabelů od tradičních loose-tube s buffery, po tenké kabely s mikrovlákny.
  • Gelové těsnění odstraňuje riziko poškození kabelů.
  • Je podporován počet kabelů od 10 (SCIL-A) do 24 (SCIL-B).

3. Osvědčený management vláken a svarů

  • Ve spojkách je použit systém managementu vláken FOSC® s více možnostmi propojovacího zásobníku.
  • Kapacita svarů vláken je od 48 (SCIL-A) do 288 (SCIL-C).
  • Zásobník pro smyčku optického kabelu disponuje rychlým a snadným přístupem.
  • Spojka se otevírá a zavírá bočními zámky pro rychlý opakovaný přístup.
  • Odnímatelný kryt umožňuje neomezený přístup k zakončení kabelů a svarům – snadno se instaluje.
  • Instalace nevyžaduje žádné speciální nástroje.

Spojka SCIL-A

SCIL-ARychlé a perspektivní nasazení v přístupových sítích, kde je zapotřebí in-line provedení.
Přizpůsobí se existující přístupové infrastruktuře.
Pod zemí (výkopy) – menší sloupky – fasády domů.
Vynikající při provádění oprav.
In-line provedení. 100% mechanická, bez použití nástrojů a intuitivní rozvržení umožňující nasazení pracovníků s minimem zkušeností v síti. Technologie vláken a kabelů je nezávislá.
Špičková gelová technologie společnosti CommScope zaručuje těsnění nezávislé na typu a tvaru kabelu.
Plně kompatibilní s vláknem G.657.

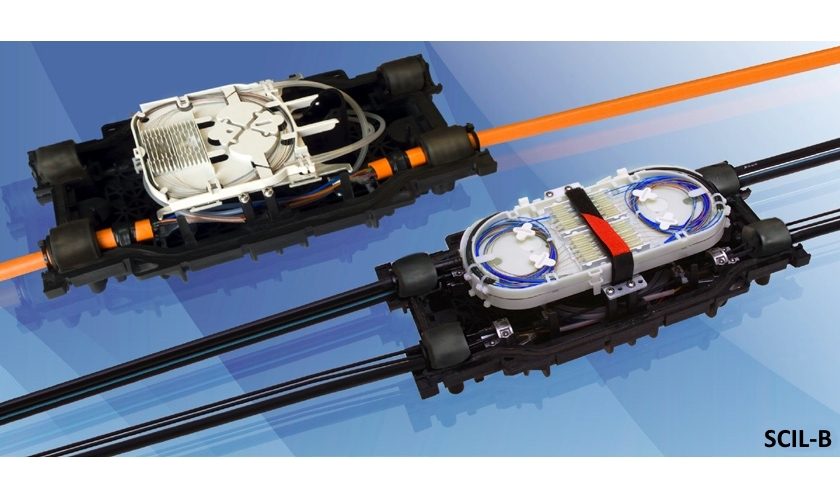

SCIL-B

Umožňuje rychlé nasazení s instalací do země a do sloupků v distribučních či přístupových sítích, kde je vyžadováno „in-line“ provedení.
Pod zemí (výkopy) – menší sloupky – sloupy / ve vzduchu.
In-line spojka s kapacitou až 144 spojů vláken s max. Ø 20 mm.
Plně kompatibilní se všemi typy optických vláken (řady G.652D a G.657).
Stupeň krytí IP68.

SCIL-C

SCIL-CUmožňuje opravy a rozšíření nasazení optických vláken instalovaných v zemi či ve vzduchu v distribučních sítích, kde je vyžadováno „in-line“ provedení.
Pod zemí (výkopy) – sloupy / ve vzduchu.
Plně kompatibilní se všemi typy optických vláken (řady G.652D a G.657).
In-line spojka s kapacitou až 288 spojů vláken s max. Ø 23 mm. Stupeň krytí IP68.

Spojky SCIL jsou primárně předurčeny:

  • pro topologii typu „hvězda“ – mnoho odboček;
  • při důrazu na kvalitní a rychlé nasazení;
  • při nedostatku vyškoleného personálu;
  • sledujete-li celkové náklady na vlastnictví.

CommscopeDíky více než třicetiletým zkušenostem a spokojeným zákazníkům po celém světě je CommScope lídrem v řešeních FTTX a FTTH. Inovativní technologie gelového utěsnění chrání vaše optické spoje. Jedním z inovativních vlastností spojek je gelové těsnění, které chrání cenné spoje uvnitř proti vodě, písku, prachu a jiným nečistotám, které by mohly narušit optický přenos. Samoléčebná schopnost gelu umožňuje několik opakovaných vstupů do spojek, což umožňuje údržbu a přidávání dalších zákazníků rychle a snadno i po mnoha letech.

Vynikající vlastnosti gelové těsnicí technologie:

  • dokáže utěsnit spojky ve vzduchu, sloupku i v zemi (v šachtě nebo jen zahrabaná),
  • je k dispozici pro spojky se svary nebo s konektory,
  • je kompatibilní se všemi typy optických vláken (řada G652D – G657),
  • dodává zařízení rychlé a spolehlivé uzavření, otevření a opětovné utěsnění.

RaycomCommScope spojky jsou navrženy tak, aby spolehlivě fungovaly v drsných venkovních podmínkách. Testují se na odolnost proti vlhkosti, pod vodou, pod tlakem; při manipulace s kabelem – axiální tah, zkroucení, ohyb a náraz; na zkroucení a ohýbání optických vláken; testuje se odolnost vůči vibracím, teplotám, chemickým a UV paprskům. Všechny spojky navíc splňují mezinárodní normy a standardy, včetně IEC, ITU a ASTM.

Díky společnosti CommScope poskytujeme osvědčená řešení, která pomáhají našim partnerům lépe připojovat své zákazníky.

Ing. Martin Marek
Raycom s.r.o.
